Блоки предохранителей и реле для Ланос и Сенс

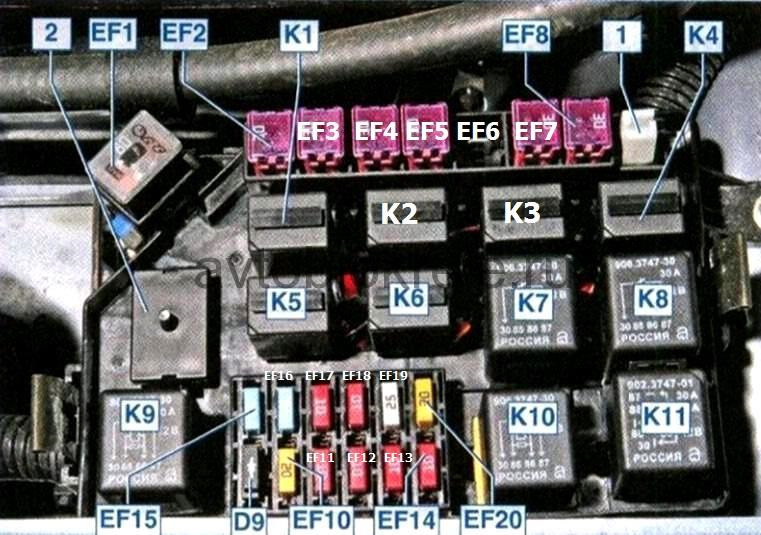

Расположение предохранителей и реле

Цепи предохранителей EF15 — EF20 и F1 — F7
EF2 (30) Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3 (30) Выключатель зажигания (стартер, вентилятор отопителя, электростеклоподъемники)
EF4 (30) Электродвигатели основного и дополнительного вентиляторов
EF5 (30) Электродвигатели стеклоподъемников
EF6 (50) Не используется
EF7 (30) Элемент обогрева заднего стекла
EF8 (30) Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод) Электромагнитная муфта компрессора кондиционера
EF10 (20) Лампы блок-фар (дальний свет)
EF11 (10) Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12 (10) Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13 (10) Лампа сигнала торможения/габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера
EF14 (10) Лампа сигнала торможения/габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15 (15) Лампы противотуманных фар
EF16 (15) Топливный насос
EF17 (10) Звуковой сигнал
EF18 (10) Электромагнитная муфта компрессора кондиционера
EF19 (25) Контакт «30» реле фар
EF20 (20) Контакт «30» реле габаритного света и освещения салона

К1 Звуковой сигнал
К2 Лампы блок-фар
КЗ Электромагнитная муфта компрессора кондиционера
К4 Электродвигатель дополнительного вентилятора системы охлаждения
К5 Лампы противотуманных фар
К6 Лампы габаритного света в блок-фарах, лампы сигналов торможения/габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7 Электродвигатели стеклоподъемников шевроле ланос
К8 Электродвигатель основного вентилятора системы охлаждения
К9 Электродвигатель топливного насоса
К10 Элемент обогрева заднего стекла
К11 Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

F1 (10) Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны
F2 (10) Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей
F3 (15) Аварийная сигнализация
F4 (15) Центральный замок
F5 (10) Цепи питания блока управления двигателем от аккумуляторной батареи
F6 (10) Цепь питания аудиосистемы от аккумуляторной батареи
F7 (15) Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения)
D8 (диод) Выключатель сигнализатора открытой двери (дверь водителя)
F9 (10) Цепь питания аудиосистемы от выключателя зажигания
F10 (15) Предохранитель прикуривателя шеви ланос
F11 (10) Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа освещения вещевого ящика
F12 (10) Лампа света заднего хода в правом заднем фонаре
F13 (15) Подушка безопасности
F14 (15) Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз
F15 (15) Катушка зажигания шеви ланос
F16 (15) Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида
F17 (15) Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания
F18 (20) Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла
F19 (10) Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения
F20 (20) Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости)
